Werkzaamheden op grote diepte



Wirelining is een speciale techniek om werkzaamheden op grote diepte uit te voeren in gasvelden.



Wirelines zijn dunne kabels op haspels die tot grote diepte in een boor- of productieput neer gelaten worden.

Hiermee worden bovengronds allerlei werkzaamheden ondergronds in de put verricht.  Deze werkzaamheden kunnen onder volle druk van de put worden uitgevoerd.



Aan de kabel kunnen allerlei soorten meetapparatuur worden bevestigd.

Met deze meetapparatuur zijn vele benodigde gegevens te registreren. Waaronder de diepte van de put, de perforatie van de put,  druk en de temperatuur.

Met behulp van de  gegevens worden beslissingen genomen over hoe er zo efficiënt mogelijk gas kan worden  gewonnen.



Ook kunnen er instrumenten aan een kabel worden vastgemaakt, om in de diept werkzaamheden uit te voeren als dat nodig is.

Zoals het losmaken van een vastgelopen boorkop in een boorput. Ook worden deze werkzaamheden uitgevoerd, voor het zetten of verwijderen van africhters en/of het vervangen van kleppen in een gasproductieput.

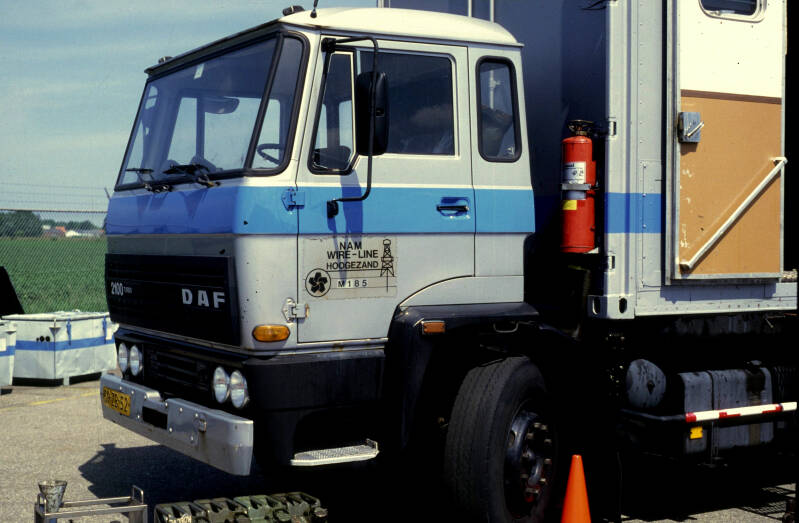

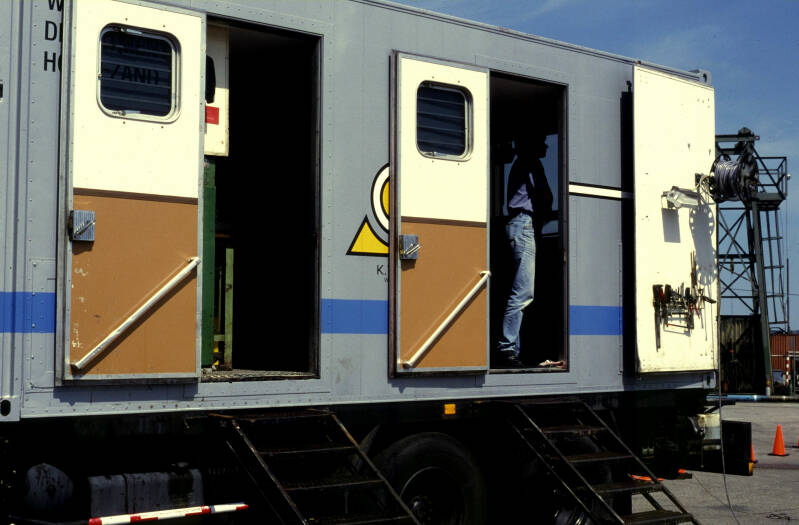

Foto's links en rechts: Auto's van WIRE - LINE Hoogezand.

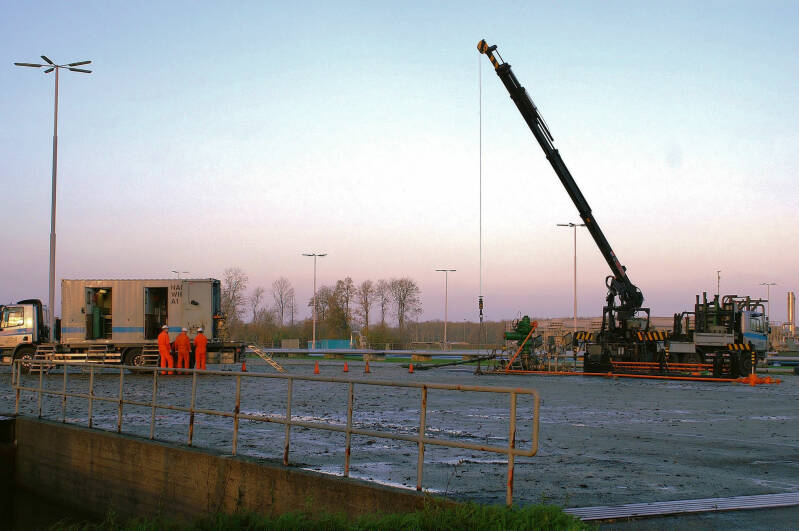

WIRE -LINE werkzaamheden op de locatie Noordbroek.



De kabelhaspel, met een kilometers lange kabellijn.



Een indruk van het instrumentenpaneel en kabelhaspel achter in de auto.

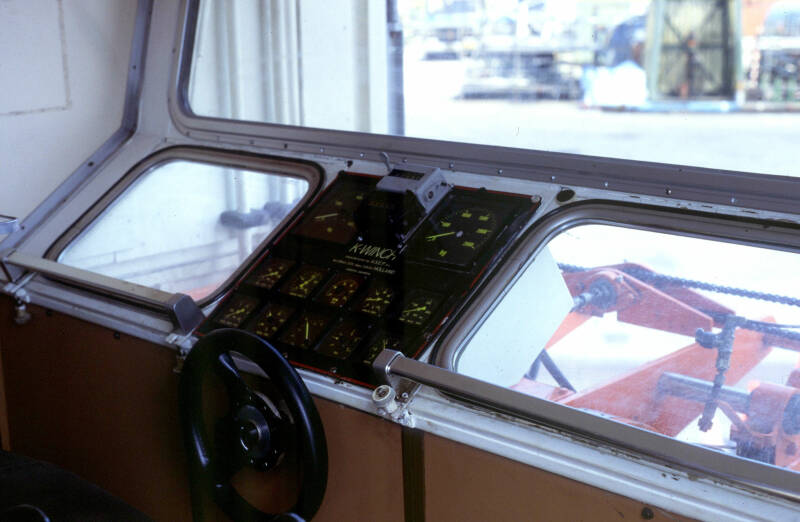

Bedieningspaneel van de kabel.

Enkele kleppen, welke in de put gezet of getrokken kunnen worden.

______________________________________________________________________________________________________________________________________________

Schoonspoelen van gasputten

In vaak oudere gasputten,  komen soms verontreinigingen in de put voor.  Dat kan zout uit de zoutformatie, of zand uit het zandsteen zijn.

De productiecapaciteit van de put kan hierdoor afnemen of zelfs verstopt raken. De NAM spoelt door het pompen van water inde put dergelijke putten schoon.

Het te pompen gaat door een flexibele metalen buis, die tot op grote diepte ingevoerd wordt vanaf een grote haspel. Na het schoonspoelen kan het gas weer gemakkelijker naar boven stromen. De toegepaste techniek noemt men Coiled Tubing.



Bij het winnen van aardgas komen verschillende stoffen uit de formatielaag mee naar boven, zoals water en zand.

In het meegevoerde water zit zout, wat Dit zout aan de onderkant van oudere put vasthecht. Zand kan de gaatjes (poriën)  in de zandsteenlaag waarin het gas zit verstoppen. Hierdoor kan het gas niet meer vrijelijk uit de put stromen.

Wanneer dit wordt geconstateerd, zal de put schoongespoeld moeten worden.

Het schoonspoelen



Het schoonspoelen van gasputten gebeurt gewoonlijk met water.  het eventueel aanwezige zout in de put, lost dan in de op.

Het geconstateerde zand in de put, wat uit het gashoudend zandsteen komt, wordt door de krachtige waterstroom onder hoge druk naar boven gevoerd en daar opgevangen.

De vloeistof wordt de put ingepompt door een flexibele metalen buis. Deze buis, zit op een haspel gerold en kan kilometers lang zijn.

De buis wordt helemaal tot aan de onderkant van de put ingevoerd.

Bovengrond, is de buis aangesloten op een tank met water, wat met tankwagens wordt aangevoerd.

Tijdens het in de put pompen van het water, wordt ook stikstof mee gepompt.  Door het meepompen van stikstofgas kan het water gemakkelijker omhoog stromen. Het schonen van de put, duurt afhankelijk van de mate van vervuiling ongeveer 1 tot 5 dagen.



Ook wordt  coiled tubing clean out gebruikt, voor het in productie brengen van nieuwe putten. Deze nieuwe putten zitten doorgaans nog vol met water of pekelwater. Het water wordt de put uitgepompt met toevoeging van stikstof, waardoor het water onder hogere druk naar boven komt en de put sneller schoonspoelt.

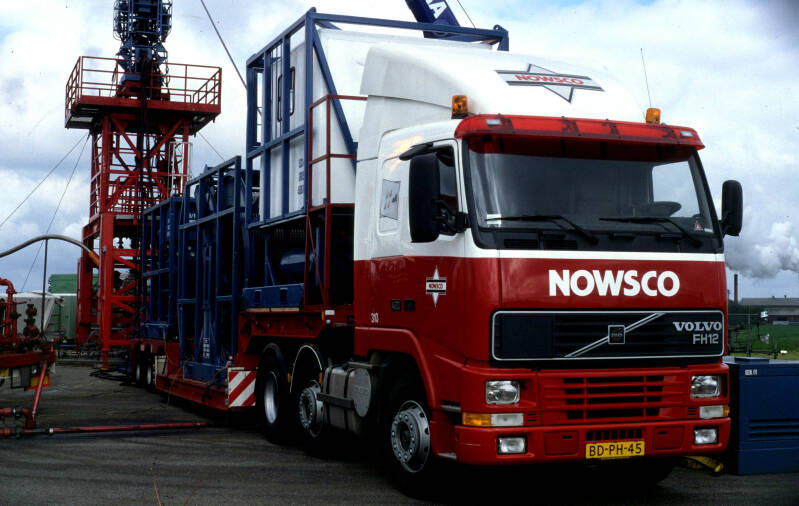

Foto's links en rechts:  Coiled Tubing werkzaamheden aan een observatieput in Oostwold (Oldambt)

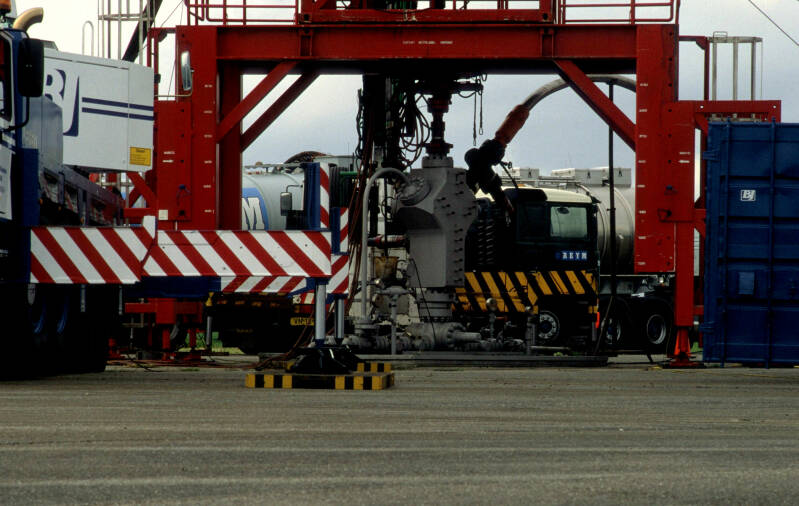

Het geheel opgebouwd boven de putafsluiter.

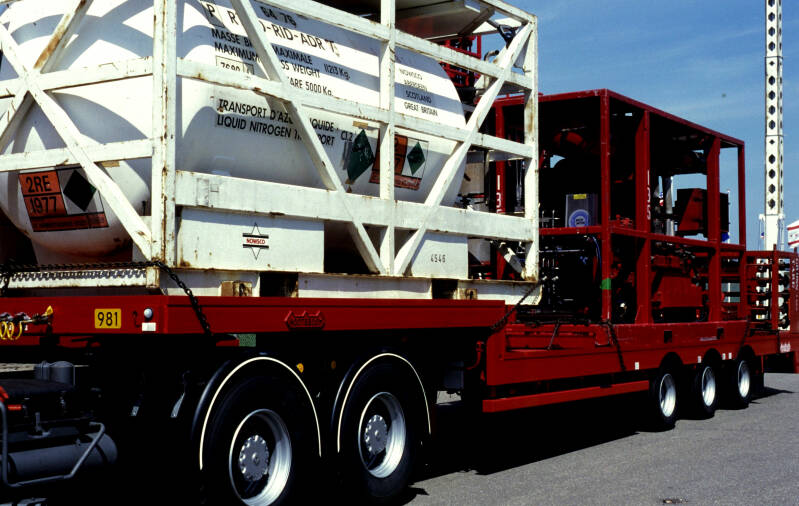

Tank met vloeibaar stikstof.

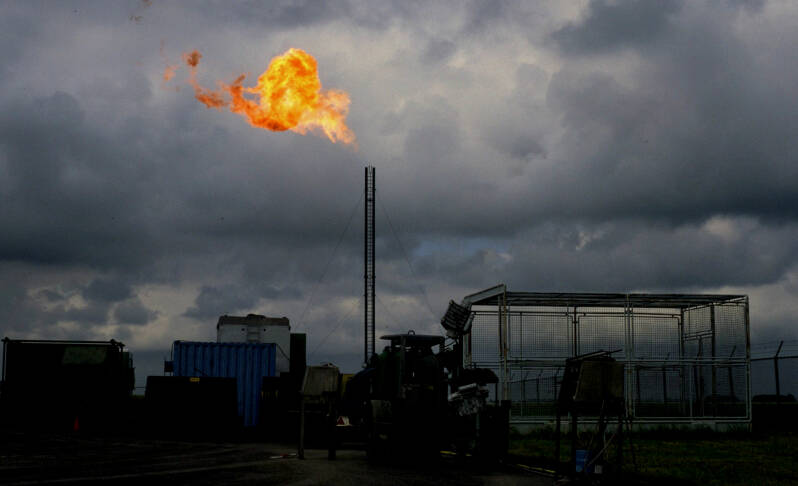

Foto's links en rechts:    Na de werkzaamheden aan de put, wordt er tijdelijk afgefakkeld.

Groot onderhoud aan een gasput:



Soms komt het voor, dat er meer ingrijpend onderhoud uitgevoerd moet worden aan een gasput.

Hiervoor wordt gebruik gemaakt van een reparatietoren een zgn. workover toren.

Dit kan een kleine toren of mobiele toren zijn.



Reparatie of workover toren

Mobiele workover toren.
